YijiatoodabRuudukujuline LED-nupplüliti pehme hajuti paneeli juhtimine, 16 mm valgustusega paneellüliti, mis on mõeldud tööstuslike automaatikaseadmete, elektrikilpide ja masinate juhtimisliideste jaoks. Kombineerides usaldusväärse mehaanilise lülitamise integreeritud LED-olekunäidikuga, aitab see nupplüliti seadmete operaatoritel saada selget visuaalset tagasisidet, säilitades samas kompaktse paneeli paigaldusstruktuuri.
Sellel OEM-i masinaehitajatele ja tööstuslike juhtimissüsteemide integreerijatele mõeldud valgustatud nupplülitil on pehme hajuti valgusülekande struktuur, mis parandab LED-valguse jaotust kogu nupu pinnal. Võrreldes traditsiooniliste valgustatud lülititega, mis võivad luua kontsentreeritud heleduspunkte, annab hajuti disain sujuvama visuaalse indikatsiooni rakendustele, mis nõuavad operaatori sagedast suhtlemist ja selget seadme oleku tuvastamist.
Paindlike kontaktide konfiguratsioonide, LED-värvivalikute ja kohandamisvõimalustega Yijia toetab erinevaid juhtpaneeli nõudeid automaatikaseadmetele, testimisseadmetele, elektrisüsteemidele ja spetsiaalsetele tööstuslikele rakendustele.
Kaasaegsetes tööstusseadmetes peavad juhtliidesed pakkuma nii usaldusväärset käsusisendit kui ka vahetut oleku tagasisidet. Käitajad peavad sageli tootmis-, kontrolli- või hooldustoimingute käigus masina seisukorra kiiresti tuvastama. Hästi läbimõeldud valgustatud juhtlüliti aitab ühendada füüsilise töö visuaalse teabega.
TheRuudukujuline LED-nupplüliti pehme hajuti paneeli juhtimineintegreerib LED-valgustusega nupumehhanismi ühes kompaktses komponendis. See integreeritud disain vähendab vajadust eraldi indikaatorlampide järele, võimaldades samal ajal seadmete tootjatel luua puhtamaid ja tõhusamaid juhtpaneelide paigutusi.
Nupukorgi sees olev pehme hajuti struktuur aitab LED-valgust ühtlasemalt jaotada, parandades visuaalset ühtlust, kui samale juhtpaneelile on paigaldatud mitu lülitit. See muudab lüliti sobivaks rakendusteks, kus operaatorid nõuavad masina funktsioonide, töötingimuste või juhtsignaalide selget tuvastamist.
Järgmised tehnilised kirjeldused pakuvad olulist teavet inseneridele, seadmetootjatele ja elektrisüsteemide integreerijatele, kes hindavad16 mm ruudukujuline nupplülititööstuslike juhtimisrakenduste jaoks. Parameetrid hõlmavad mehaanilist struktuuri, elektrikontaktide jõudlust ja vastupidavuse omadusi, et toetada täpset tootevalikut.
| Parameetri kategooria | Tehniline parameeter | Spetsifikatsioon |
|---|---|---|
| Paigaldus suurus | Paneeli väljalõike läbimõõt | 16 mm |
| Kontaktmaterjal | Kontakti sulami tüüp | Kvaliteetne hõbedasulam |
| Elektriline reiting | Praegune võimsus | 15A |
| Vooluahela struktuur | Kontakti konfiguratsioon | 1NO1NC / 2NO2NC Valikud |
| Mehaaniline eluiga | Mehaanilised töötsüklid | Kuni 500 000 tsüklit |
| Elektriline eluiga | Elektrilised lülitustsüklid | Kuni 100 000 tsüklit |
| Kaitse reiting | Sissepääsukaitse tase | IP54 |
| Kontakti takistus | Elektriline takistus | ≤50mΩ |
Selle valgustatud nupplüliti tehniline struktuur on välja töötatud tööstuslike juhtimisrakenduste üldiste nõuete alusel, sealhulgas usaldusväärne lülitusjõudlus, kompaktne paigaldus ja kasutaja selge tagasiside.
Seadmetootjate jaoks on õige nupplüliti valimiseks vaja hinnata paigaldusmõõtmeid, kontaktide konfiguratsiooni, elektrinõudeid ja keskkonnatingimusi. Yijia pakub konfiguratsioonituge, et aidata klientidel integreerida sobivad juhtimiskomponendid oma masinatesse ja elektrisüsteemidesse.
Tööstuslikes juhtimiskeskkondades ei kasutata LED-valgustust ainult välimuse parandamiseks. Juhtlülitist kiirgav valgus edastab sageli olulist teavet seadme kohta, näiteks tööolekut, ooteseisundit, hoiatussignaale või kasutaja kinnitust.
Traditsioonilised valgustatud nupud võivad tekitada ebaühtlase heleduse, kuna LED-valgus on koondunud sisemise valgusallika ümber. Kui juhtpaneelile on paigaldatud mitu lülitit, võib ebaühtlane valgustus mõjutada visuaalset tuvastamist ja vähendada liidese üldist välimust.
TheRuudukujuline LED-nupplüliti pehme hajuti paneeli juhtiminekasutab hajutistruktuuri, mis on loodud LED-valguse ühtlasemaks jaotamiseks läbi nupu pinna. See aitab luua sujuvamalt valgustatud ala, võimaldades operaatoritel masina igapäevase töötamise ajal mugavamalt nupu olekut tuvastada.
Automaatikaseadmete tootjate jaoks on ühtlane valgustuse disain eriti oluline, kuna juhtpaneele kasutatakse sageli tootmisprotsessi jooksul korduvalt. Selge visuaalne signaal aitab operaatoritel ilma tarbetute viivitusteta mõista masina tingimusi.
Paljud tööstusmasinad nõuavad pärast toimingu sooritamist nii käsitsi käitamise käske kui ka visuaalset kinnitust. Traditsioonilised paneelide konstruktsioonid võivad nende funktsioonide saavutamiseks kasutada eraldi nuppe ja indikaatorlampe, suurendades komponentide hulka ja juhtmestiku keerukust.
Selle LED-nupplüliti integreeritud struktuur ühendab lülitustoimingu ja valgustuse ühes komponendis. See lähenemisviis võimaldab inseneridel lihtsustada paneelide paigutust, säilitades samal ajal operaatorite selge tagasiside.
Kompaktsete automaatikaseadmete jaoks, kus paneeli ruum on piiratud, pakuvad integreeritud valgustusega lülitid praktilist lahendust juhtsisendi ja masina olekukommunikatsiooni kombineerimiseks.
The16 mm LED-nupplülitivalitakse tavaliselt tööstusseadmete jaoks, mis nõuavad kompaktset käsitsijuhtimist, visuaalset näitu ja usaldusväärset lülitusjõudlust. Selle väikese paigaldusmõõtme tõttu sobib see rakendustesse, kus juhtimisfunktsioonid tuleb tõhusalt korraldada piiratud paneeliruumis.
Automatiseerimissüsteemid nõuavad sageli, et operaatorid käivitaksid, peataksid, lähtestaksid või jälgiksid masina funktsioone selgelt määratletud juhtimisliideste kaudu. Valgustatud nupplülitid võivad anda seadme töötamise ajal kohest visuaalset tagasisidet.
Levinud rakendused hõlmavad järgmist:
Elektriinsenerid nõuavad sageli kompaktseid paneelikomponente, mida saab paigaldada juhtkappidesse, säilitades samal ajal hõlpsa tuvastamise töö ja hoolduse ajal.
Tüüpilised rakendused hõlmavad järgmist:
Testimiseks, mõõtmiseks ja spetsialiseeritud tootmiseks kasutatavad seadmed Ruudukujuliste LED-nupplülitite pehme hajutipaneeli juhtimisprotsessid nõuavad sageli usaldusväärseid kasutajaliideseid, millel on selge töö tagasiside.
Valgustatud disain toetab selliseid rakendusi nagu:
Sobiva juhtlüliti valimine nõuab enamat kui toote välimuse kontrollimist. Insenerid peavad hindama elektrinõudeid, paigaldustingimusi ja töökeskkondi, et tagada ühilduvus kogu masinasüsteemiga.
16 mm paigalduskonstruktsioon peaks vastama seadme paneeli väljalõike kujundusele. Enne paigaldamist peaksid insenerid kontrollima paneeli vaba ruumi, paigalduspaksust ja mehaanilist ühilduvust.
Erinevad juhtimisahelad nõuavad erinevaid lülitusstruktuure. Saadaolevad 1NO1NC ja 2NO2NC konfiguratsioonid võimaldavad inseneridel valida sobiva kontaktide paigutuse vastavalt masina juhtimisloogikale.
LED-i värvi ja pinge valik peaks vastama seadmete juhtimissüsteemile ja operaatori näidu nõuetele. Levinud värvirakendused hõlmavad järgmist:
Erinevatel masinaehitajatel ja süsteemiintegraatoritel võivad juhtimisliidestele olla kordumatud nõuded. Tavaliste lülitite elektriline konfiguratsioon, nuppude identifitseerimine või LED-i omadused võivad enne valmisseadmetesse integreerimist vajada reguleerimist.
Yijia Industrial Electrical Co., Ltd. pakub kohandamistuge klientidele, kes vajavad spetsiifilisi valgustatud juhtimislahendusi.
Tööstusseadmete projektide puhul toetab Yijia kliente erinevate arendusetappide kaudu:

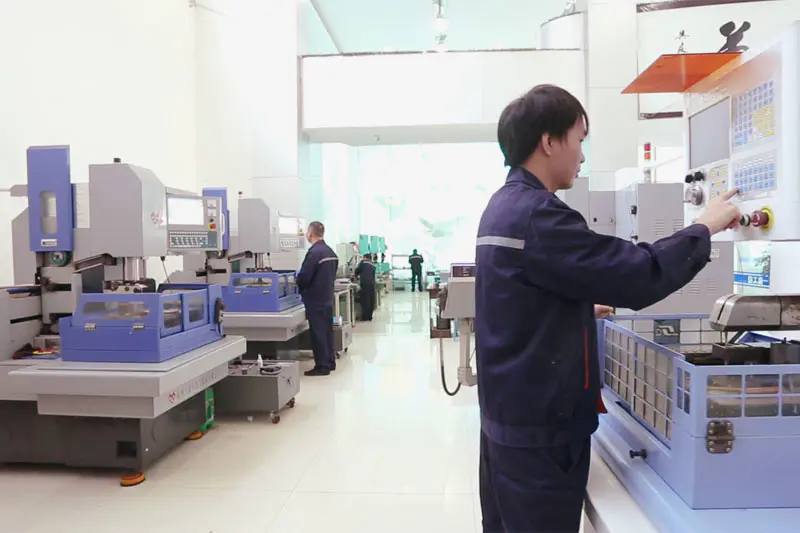

Valgustatud nupplüliti jõudlus sõltub mehaaniliste komponentide, elektriliste kontaktide ja LED-sõlmede vahelisest koordineerimisest. Tööstuslike elektrikomponentide tootjana keskendub Yijia Industrial Electrical Co., Ltd. tootmise järjepidevusele ja funktsionaalsele kontrollile kogu tootmisprotsessi vältel.
Ruudukujulise LED-nupplüliti pehme hajuti paneeli juhtimise kvaliteedikontroll ei piirdu lõpliku välimuse kontrolliga. Peamisi tootmisetappe hinnatakse tagamaks, et iga komponent vastab tööstuslike juhtimisrakenduste nõuetele, sealhulgas mehaaniline töö, elektriühenduse stabiilsus ja valgustuse jõudlus.
Lüliti mehaanilist struktuuri kontrollitakse, et säilitada ühtlane tööjõudlus ja usaldusväärne paigaldus.

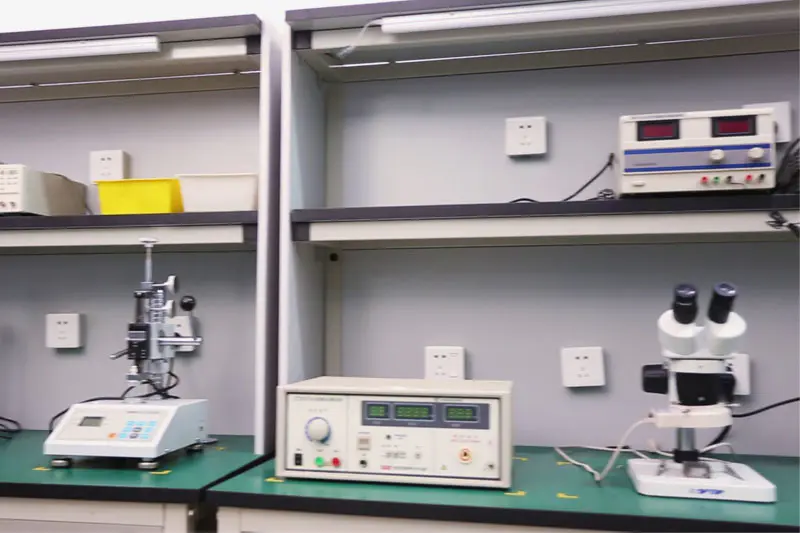

Elektriline testimine aitab enne saatmist kontrollida lülituste töökindlust ja kontaktide toimivust.
Valgustatud lülitite puhul on stabiilne LED-i jõudlus operaatori järjepideva tagasiside jaoks hädavajalik.
Yijia järgib ISO9001 kvaliteedijuhtimise protseduure ja pakub tooteid, mis on loodud vastavalt rahvusvahelise turu nõuetele, sealhulgas CE- ja RoHS-standarditele vastavuse kaalutlustele.
Tööstuslike juhtpaneelide projekteerimisel valivad insenerid sageli integreeritud valgustusega lülitite ja eraldi nuppude vahel, mis on kombineeritud indikaatorlampidega. Erinevuste mõistmine aitab kindlaks teha konkreetsete seadmenõuete jaoks sobivaima lahenduse.
| Võrdluspunkt | LED-nupplüliti | Eraldi indikaatorlampide süsteem |
|---|---|---|
| Funktsioonide integreerimine | Ühendab lülitustoimingu ja LED-indikaatori ühes komponendis | Nõuab eraldi lüliti ja indikaatori komponente |
| Paneeli ruumi vajadus | Kompaktne paigaldus, mis sobib piiratud paneelipinna jaoks | Nõuab täiendavaid paigaldusasendeid |
| Juhtmete paigutus | Võib lihtsustada paneeli paigutust | Võib vajada täiendavaid juhtmeühendusi |
| Visuaalne järjepidevus | Integreeritud valgustatud välimus | Sõltub eraldi komponentide paigutusest |
Ruudukujuline LED-nupplüliti Pehme hajutipaneeli juhtimine on valgustatud paneeli lüliti, mis ühendab käsitsi lülitamise ja LED-olekunäidiku. Pehme hajuti struktuur parandab valguse jaotust kogu nupu pinnal, aidates operaatoritel juhtsignaale selgemalt tuvastada.
Pehme hajuti aitab LED-valgust ühtlasemalt jaotada, vähendades sisemise valgusallika kontsentreeritud heleduspunkte. See loob sujuvama valgustatud pinna ja parandab tööstuslike juhtpaneelide visuaalset ühtlust.
See nupplüliti on konstrueeritud 16 mm paigalduskonstruktsiooniga, mistõttu sobib see kompaktsete tööstuslike juhtpaneelide, automaatikaseadmete liideste ja elektrikilpide jaoks, kus paigaldusruum on piiratud.
Saadaolevad kontaktikonfiguratsioonid hõlmavad 1NO1NC ja 2NO2NC valikuid. Insenerid saavad valida sobiva kontaktstruktuuri vastavalt seadmete juhtimisahela nõuetele.
Jah. Yijia toetab LED-i kohandamist vastavalt kliendi nõudmistele, sealhulgas LED-värvid, pingevalikud ja indikaatorite konfiguratsioonid erinevate masinajuhtimisrakenduste jaoks.
Valgustatud nupplüliteid kasutatakse tavaliselt tööstuslikes rakendustes, kus operaatorid vajavad nii käsitsi juhtimist kui ka visuaalset tagasisidet, sealhulgas:
Enne valgustatud nupplüliti valimist peaksid insenerid kaaluma paigalduse suurust, kontaktide konfiguratsiooni, elektrilist reitingut, LED-nõudeid, paigalduskeskkonda ja juhtimissüsteemi ühilduvust.
Sobiva konfiguratsiooni soovitamiseks võivad kliendid esitada tehniliseks hindamiseks järgmist teavet:
Yijia Industrial Electrical Co., Ltd. arendab ja toodab paneelidele paigaldatavaid juhtkomponente automaatikaseadmete tootjatele, masinate tarnijatele ja elektrisüsteemide integraatoritele.
TheRuudukujuline LED-nupplüliti pehme hajuti paneeli juhtimineühendab praktilised tööstuslikud nõuded, sealhulgas:
Keskendudes usaldusväärsele lülitusjõudlusele, operaatori selgele tagasisidele ja paindlikule kohandamisele, pakub Yijia valgustatud juhtimislahendusi tööstuslike automaatikasüsteemide, masinaliideste ja kohandatud elektrirakenduste jaoks.
