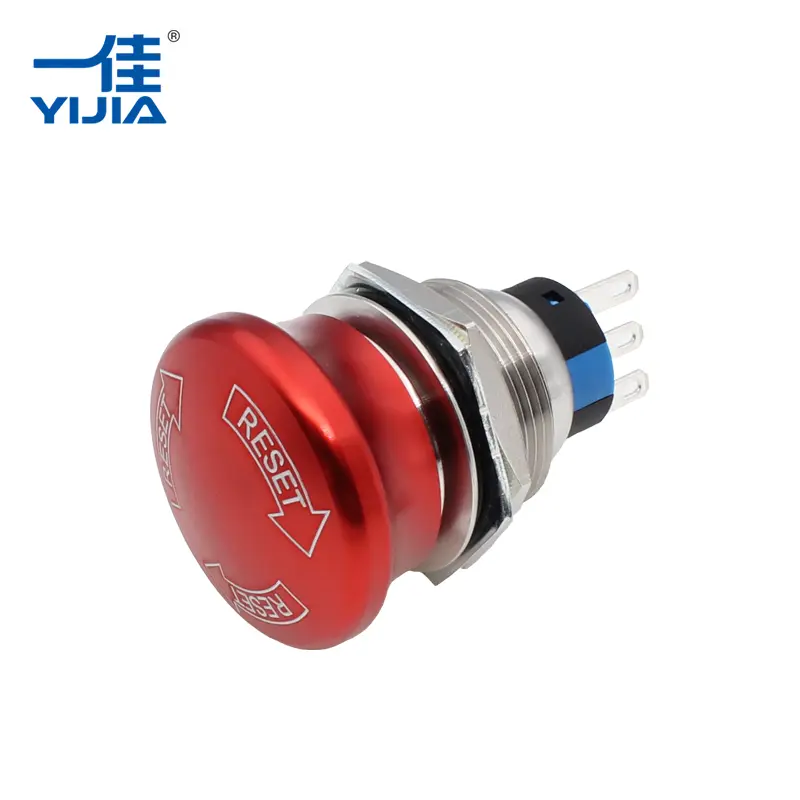

YIJIA Industrial Electrical Co., Ltd.selgitab, kuidas anHädaseiskamisnuppkasutab push-pull lukustusmehhanismi, et tagada masina kiire seiskamine ja usaldusväärne ohutusjuhtimine.
Tööstuskeskkonnas peavad avariijuhtimisseadmed ootamatute olukordade ilmnemisel viivitamatult reageerima. Hädaseiskamisnuppudes kasutatav push-pull lukustuskonstruktsioon on loodud lihtsa, kuid töökindla tööprotsessi loomiseks, võimaldades operaatoritel seadmeid kiiresti peatada ja vältida edasisi riske.
Alates tootmismasinatest kuni automatiseerimissüsteemideni on see mehhanism muutunud tavaliseks ohutuslahenduseks, kuna see ühendab endas kiire aktiveerimise, selge olekunäidiku ja kontrollitud lähtestamise.
Hädaseiskamisnupp on ohutusjuhtimiskomponent, mis on ette nähtud masina töö katkestamiseks ebatavalistes tingimustes. Tavaliselt paigaldatakse see juhtpaneelidele, tootmisseadmetele, koosteliinidele ja tööstuslikele masinatele, kus võib olla vajalik viivitamatu seiskamine.
Erinevalt tavalistest juhtlülititest ei kasutata hädaseiskamisseadet igapäevasteks käivitus- ja seiskamistoiminguteks. Selle põhieesmärk on pakkuda kiiret reageerimist, kui operaatoritel on vaja peatada ohtlik liikumine või vältida seadme kahjustamist.
Tüüpilised olukorrad, mis nõuavad hädaseiskamist, on järgmised:
- Masina ootamatu rike
- operaatori ohutusprobleemid
- Ebatavalised töötingimused
- Hoolduse ettevalmistamine
- Võimalik seadmete kahjustus
Hädaseiskamissüsteemi tõhusus ei sõltu ainult elektriahelast, vaid ka nupu enda mehaanilisest konstruktsioonist.
Push-pull lukustusmehhanism põhineb lihtsal mehaanilisel liigutusel. Kui operaator vajutab hädaabinuppu, liigub nupu pea sissepoole ja lukustub aktiveeritud asendisse.
Sisemine struktuur sisaldab tavaliselt järgmist:
- Nupupea
- Lukustusmehhanism
- Vedru struktuur
- Kontaktiplokk
- Lähtestage süsteem
Kui vajutada:
- Nupupea liigub allapoole.
- Lukustusmehhanism hoiab nuppu paigal.
- Sisekontaktid muudavad oma elektrilist olekut.
- Ühendatud masina juhtimisahel võtab vastu seiskamissignaali.
Nupp jääb lukustatuks, kuni operaator teeb lähtestamistoimingu. See hoiab ära masina töö tahtmatu taastumise enne olukorra kontrollimist.
| Toimimisprotsess | Mehaaniline tegevus | Kontrolli tulemus |
| Vajutage hädaabi nuppu | Nupp liigub sissepoole ja lukustub | Masina seiskamissignaal on aktiveeritud |
| Säilitage lukustatud asend | Sisemine mehhanism hoiab staatust | Hoiab ära juhusliku taaskäivitamise |
| Tõmmake nupp väljapoole | Lukk vabastatakse käsitsi | Süsteem võib naasta normaalsele juhtimisele |
Erinevadhädaseiskamisnupudkasutage sõltuvalt rakenduse nõuetest erinevaid lähtestamismeetodeid. Tõuke-tõmbetüüp on selle lihtsa toimimise tõttu üks levinumaid konstruktsioone.
Tõmbe-tõmbe lähtestamine toimib, tõmmates pärast hädaolukorra lahendamist nupupea käsitsi väljapoole. Sisemine mehhanism vabastab, võimaldades kontaktidel naasta algsesse olekusse.
Muud levinud lähtestamismeetodid on järgmised:
| Lähtestamismeetod | Tööpõhimõte | Rakenduse omadused |
| Push-pull lähtestamine | Vabastamiseks tõmmake nuppu väljapoole | Lihtne ja intuitiivne kasutamine |
| Twist lähtestamine | Avamiseks keerake nupu pead | Aitab vältida juhuslikku vabanemist |
| Võtme lähtestamine | Kasutage vabastamiseks võtit | Sobib piiratud juurdepääsuga aladele |
Valitud lähtestamismeetod sõltub seadme konstruktsioonist, ohutusnõuetest ja töökeskkonnast.
Mittelukustuv nupp võib pärast vajutamist kohe tagasi tulla, mis võib tekitada segadust hädaabikäskluse täitmise osas. Lukustusstruktuur lahendab selle probleemi, pakkudes nähtavat ja füüsilist näidust.
Lukustatud asend pakub mitmeid eeliseid:
- Hädaolukorra selge tuvastamine
- Masina tahtmatu taaskäivitamise vältimine
- Lihtsam ülevaatus enne seadme taaskäivitamist
- Parem operaatori teadlikkus
Tööstussüsteemide puhul töötab mehaaniline lukustusfunktsioon koos elektriliste kontaktidega, et luua usaldusväärsem ohutus.
Tööstuslikud juhtimiskomponendid töötavad sageli keskkondades, kus vibratsioon, tolm ja sagedane kasutamine on tavalised. Hädaseiskamisseadme füüsiline struktuur mõjutab otseselt selle kasutusiga.
Kvaliteetne hädaseiskamisnupp kasutab mehaanilise tugevuse ja löögikindluse parandamiseks tavaliselt vastupidavaid korpuse materjale, sealhulgas metallist, näiteks roostevabast terasest.
Võrreldes tavaliste plastkonstruktsioonidega võivad metallkonstruktsioonid pakkuda:
| Disaini funktsioon | Praktiline eelis |
| Metallist korpus | Parem vastupidavus mehaanilistele mõjudele |
| Tugevdatud nupu struktuur | Toetab korduvat tööd |
| Stabiilne kontaktsüsteem | Säilitab usaldusväärse elektriühenduse |
| Kulumiskindlad materjalid | Pikendab kasutusiga |
Need funktsioonid aitavad hädaolukorra juhtimiskomponentidel nõudlikes tööstuslikes rakendustes töökindlaks jääda.
Nupu mehaaniline liikumine peab töötama koos elektrilise kontaktstruktuuriga. Hädaabinupu aktiveerimisel muudavad sisekontaktid olekut ja saadavad signaali juhtimissüsteemi.
Ühised kontaktkorraldused hõlmavad järgmist:
- Tavaliselt suletud (NC) kontaktid ohutusahelate jaoks
- Mitu kontaktiplokki erinevate juhtsignaalide jaoks
- Moodulkonstruktsioonid paindlikuks paigaldamiseks
Usaldusväärsete kontaktmaterjalide kasutamine aitab vähendada korduvatest ümberlülitustest põhjustatud elektririkkeid. Koos optimeeritud vedrumehhanismidega toetab kontaktsüsteem ühtlast jõudlust hädaolukordades.
Hädaseiskamisseadmeid kasutatakse laialdaselt tööstusharudes, kus masinad vajavad viivitamatut seiskamist.
Tootmismasinad sisaldavad sageli juhtpaneelidel või masinaraamidel hädaabinuppe, et operaatorid saaksid ootamatutele probleemidele kiiresti reageerida.
Robotiseadmed ja automatiseeritud tootmisliinid nõuavad operaatorite ja seadmete kaitsmiseks kiireid väljalülitamisfunktsioone.
Juhtkapid integreerivad hädaseiskamisfunktsioone, et pakkuda tsentraliseeritud ohutusjuhtimist.
Masinad, mis sisaldavad liikuvaid osi, lõikesüsteeme või konveiermehhanisme, kasutavad oma ohutuskonstruktsiooni osana tavaliselt avariijuhtimisseadmeid.
Sobiva hädaseiskamiskomponendi valimine nõuab nii mehaaniliste kui ka elektriliste nõuete arvestamist.
Oluliste tegurite hulka kuuluvad:
| Valikutegur | Põhjus |
| Lähtesta meetod | Määrab, kuidas süsteem tööle naaseb |
| Kontakti konfiguratsioon | Peab vastama juhtahela kujundusele |
| Paigalduse suurus | Tagab ühilduvuse juhtpaneeliga |
| Töökeskkond | Mõjutab materjali- ja kaitsenõudeid |
| Mehaaniline vastupidavus | Mõjutab pikaajalist usaldusväärsust |
Õigesti valitud avariijuhtimiskomponent võib parandada masina ohutust, toetades samal ajal mugavaid hooldus- ja tööprotseduure.
Kuna tööstusautomaatika areneb jätkuvalt, jäävad ohutuskomponendid masinate disaini oluliseks osaks. Hädaseiskamisnupp on otseühendus operaatorite ja seadmete kaitsesüsteemide vahel.
YIJIA Industrial Electrical Co., Ltd.keskendub tööstuslikele elektrijuhtimistoodetele, sealhulgas nupplülitid, signaallambid, releed, kontaktorid, helisignaalid ja avariijuhtimiskomponendid. Pideva tootearenduse ja kvaliteedijuhtimise tavade kaudu arendab YIJIA lahendusi, mis on mõeldud erinevate tööstuslike juhtimisrakenduste jaoks.
Push-pull lukustusmehhanism töötab mehaanilise lukustuse ja elektriliste lülitusfunktsioonide kombineerimisel, luues selge ja usaldusväärse hädaolukorra lahendamise meetodi. Vastupidava konstruktsiooni ja praktilise töökujundusegaHädaseiskamisnuppmängib jätkuvalt olulist rolli kaasaegsete tööstusseadmete ohutuse ja juhtimise töökindluse parandamisel.
